产品中心您现在的位置:首页 > 产品展示 > 光学元件 > 光栅 > GP1018FThorlabs可见光体相位全息(VPH)透射光栅

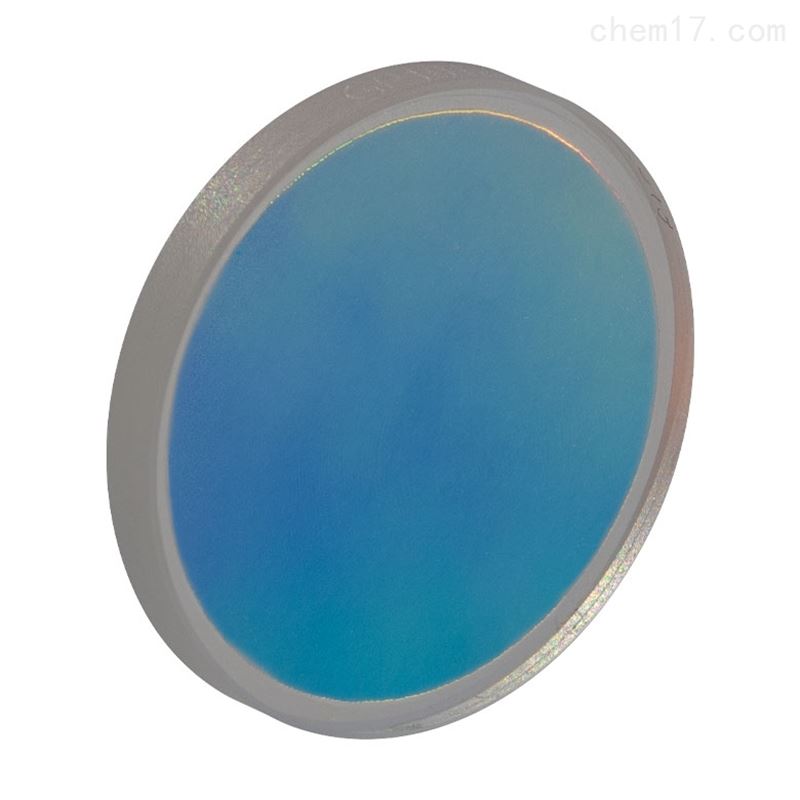

Thorlabs可见光体相位全息(VPH)透射光栅

更新时间:2024-12-06

简要描述:

Thorlabs可见光体相位全息(VPH)透射光栅
尺寸可选Ø1英寸、Ø2英寸和50.0 mm x 30.0 mm
高峰值效率的一级衍射
低偏振相关损耗
在宽带宽内提供均匀性能


Thorlabs可见光体相位全息(VPH)透射光栅

特性

  • 设计波长(DWL)和空间频率选项:

    • 532 nm:1800 Lines/mm

    • 600 nm:600 Lines/mm

  • 尺寸可选Ø1英寸、Ø2英寸和50.0 mm x 30.0 mm

  • 高峰值效率的一级衍射

  • 低偏振相关损耗

  • 在宽带宽内提供均匀性能

  • 衍射级次之间的散射极低(没有鬼像)

  • 重铬酸盐明胶(DCG)薄膜夹在两片玻璃基底之间

  • 适合光谱学应用

Thorlabs可见光体相位全息(VPH)透射光栅非常适合要求低偏振相关损耗和高衍射效率的应用。DWL为532 nm的光栅具有空间频率1800 lines/mm,DWL为600 nm的光栅具有空间频率600 lines/mm。具有上述DWL和空间频率的光栅可选Ø1英寸、Ø2英寸或50.0 mm x 30.0 mm三种尺寸。这些du特的透射光栅在宽带宽范围内的一级衍射效率高,偏振相关损耗低,不同级衍射峰值之间的散射光少,几乎没有重影,非常适合光谱学应用。

VPH光栅不同于传统光栅的地方是它们没有表面凹槽。对于VPH光栅,当入射光通过密封在两片玻璃基底之间并具有周期性折射率调制的DCG薄膜时会发生衍射。为了减小由反射导致的透射损耗,空气到玻璃的界面上镀有增透(AR)膜。和其它光栅不同的是,这些VPH光栅不受指纹和气溶胶的损伤,而且可以用标准的光学元件清洁步骤进行清洁,因此方便维护。如需更多信息,请看光栅教程标签。在大量环境和热冲击测试条件下,我们的VPH光栅仍具有出色的弹性。

注意:某些光栅上可能会看到全息反射镜效应。这不是光栅中的缺陷,而是在曝光过程中写入薄膜但无害的人为产物。这些干涉图案不会影响光栅的性能。

定制体相位全息光栅
Thorlabs可以定制VPH光栅,以支持其他应用的需求,比如激光脉冲压缩和航天学应用。定制选项包括线密度范围从400到1800 lines/mm,设计波长范围从300到2000 nm,带宽从20到500 nm。定制的圆形或方形光学元件尺寸可以小至10 mm,大至60 mm。如有定制需求请联系我们。

安装座和转接件
对于圆形光栅,我们推荐使用旋转安装座,如我们的嵌入式旋转安装座或旋转调整架,以便用户可将线方向对齐到固定的角度值,并通过安装座旋转光学元件,同时追踪一级衍射光束的位移。矩形光栅可以直接安装到KM100C右手系或KM100CL左手系矩形光学元件调整架上,用于实现精确和稳定的安装和对准。

Thorlabs在超净间内把光栅组装到机械装置中。如果您的应用需要把光栅集成到组装件或者装置中,欢迎联系我们了解详细了解我们的组装能力。

Thorlabs可见光体相位全息(VPH)透射光栅

体相位全息透射光栅,设计波长532 nm

Thorlabs可见光体相位全息(VPH)透射光栅
