ScannerMAX振镜

更新时间:2024-09-09

简要描述:

ScannerMAX振镜

振镜,全称为高速扫描振镜(Galvo scanning system),又称为电流表计,是一种在激光系统中广泛使用的光学元件,它的基本功能是通过机械振动将光束偏转一定的角度,从而实现对激光光束的精确调控,是一种能够实现高速、精确偏转光线的设备。

ScannerMAX振镜



振镜,全称为高速扫描振镜Galvo scanning system,又称为电流表计种在激光系统中广泛使用的光学元件,它的基本功能是通过机械振动将光束偏转一定的角度,从而实现对激光光束的精确调控,是一种能够实现高速、精确偏转光线的设备





振镜激光扫描的主要优势是高速和高精度,广泛用于激光加工、生命科学和医学诊断等领域。





材料的激光加工

打标

切割和微加工

焊接

3D打印

成像

   激光扫描显微镜



   光学相干断层扫描(OCT

   激光雷达

医疗

   医疗器械制造

   激光手术(外科或皮肤科)

ScannerMAX振镜

品牌推荐:

ScannerMAX Pangolin Laser Systems, Inc.的一个部门,从事研发、制造、生产、销售振镜。Pangolin 成立于 1986 年,现已成为工业、航空航天和娱乐领域激光控制软件和硬件、激光二极管保护以及检流计和旋转执行器领域的全球领*者。



Compact 506系列

ScannerMAX振镜

Compact-506 是一款基于振镜的光学扫描系统,设计为小型封装、低成本、轻便且多功能的振镜扫描仪。ScannerMAX Compact 506 双轴振镜非常适用于立体平版印刷 (SLA) 3D 打印、激光雷达、手持式医疗设备与激光清洁应用。这些光学扫描仪采用 35 10mm 的反射镜孔径,具有保护性银膜



特点:

 Compact-506 光学扫描振镜具有非常低的线圈电阻,使其能够实现极快的速度,而不会在振镜内部产生过多的热量。

 已获得*利的位置传感器设计为这些振镜提供的信噪比可高达传统电流计的十倍,从而可以确保高质量的运动。

 它有两种独立的配置:一种与传统模拟伺服驱动器兼容;一种与我们的 MachDSP 数字伺服驱动器兼容,可提供更好的线性度。

 根据设计,当断电时,由于磁弹簧返回作用,镜子位置会恢复到中心旋转角度。





ScannerMAX振镜

Saturn系列



ScannerMAX振镜

ScannerMAX振镜

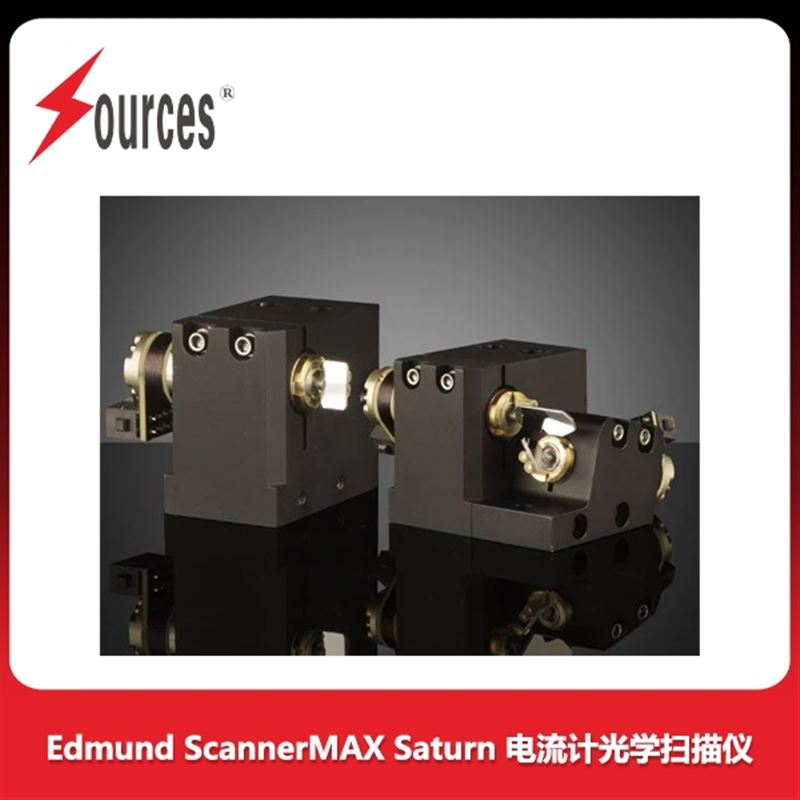

ScannerMAX Saturn 振镜经过精心设计,可针对生物医学、激光材料处理和激光成像应用实现最高的峰值与 RMS 扫描性能。与传统的电流计相比,Saturn 系列振镜采用更强大、更坚硬的转子,以防止在高扫描速度下出现交叉轴扫描(摆动),其低线圈电阻产生的热量更少,因此性能更高,而不会导致过热或转子损伤。这些振镜可提供具有 Y 轴安装座的单轴(1D 电流计)配置,也可提供具有 X-Y 轴安装座的双轴(2D 电流计)配置。ScannerMAX Saturn 振镜非常适用于需求严苛的成像和投影应用,例如共聚焦显微镜、激光娱乐显示屏、光学相干层析成像 (OCT)、光栅成像以及激光标刻应用。电流计采用 3mm5mm 10mm 的反射镜孔径,具有保护性银膜,涵盖可见光或红外线范围内的小型到大型光束应用



 Saturn 系列具有低线圈电阻、强磁场强度和低转子惯性,使其成为任何能够移动 5 毫米光束的市售振镜扫描仪中 RMS 扭矩与惯性比最高的。

 由于我们专*的 X3 磁路,其构造使得 Saturn  系统拥有超过 14,000 高斯的气隙磁通密度。



 Saturn系列能够通过正弦驱动以超过 1kHz 的频率将 5 毫米光束以 40°的光学角度移动。对于相同的光束,对于小光学步进,步进响应时间可以快至 120µs,对于 60° 光学步进,步进响应时间可以快至 600µs,轻松实现 5kHz 小信号带宽的扫描速度。


Saturn系列5mm 双轴配置参数

ScannerMAX振镜

ScannerMAX 振镜 Mach-DSP 伺服驱动器驱动。该数字伺服驱动器具有紧凑的封装尺寸,可同时控制 X 轴和 Y 轴扫描仪。Mach-DSP 可以由模拟信号和数字信号控制,可以通过免费的 GUI 软件包进行访问和调节,包括内置的测试模式发生器、示波器和动态信号分析仪。Mach-DSP 伺服驱动器需要使用 ±24 的电源。

ScannerMAX振镜
