CrystaLaser 光隔离器

紧凑设计；波长覆盖紫外-可见-红外；已在激光系统中验证；高隔离度；低损耗

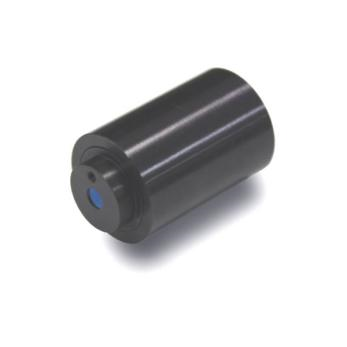

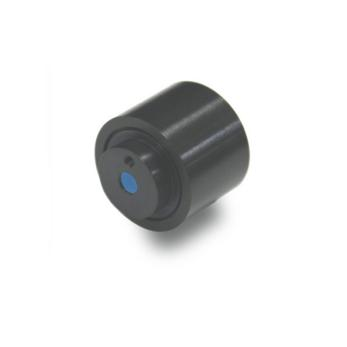

CrystalLaser 推出的紧凑型单级 / 双级光隔离器，仅允许光沿单一方向传输。这类隔离器基于法拉第磁光效应工作，因此也被称为法拉第隔离器。它们大多用于激光系统，故也叫激光隔离器。

该系列光隔离器专为紧凑尺寸设计，对激光波段的透射率高、损耗低。单级隔离器的透射率＞93%，隔离度＞35dB；双级隔离器可实现 60dB 隔离度和85%透过率。CrystalLaser提供从193nm到2000nm波段的紫外、可见及红外波长紧凑型光隔离器。

目前标准通光孔径为 4mm 和 3mm，也可提供 2mm、5mm、6mm、10mm 和 12mm 的孔径规格。还可按需提供宽带光隔离器。

v                      功能特性

l                      紧凑尺寸，可轻松集成至光路中

l                      高隔离度

l                      高透过率、低损耗

l                      高激光损伤阈值，详情请联系我们

l                      高功率承受能力的光隔离器提供输入和输出的光束逃逸端口：若正向激光功率＞2W，或反射激光功率＞0.5W（或 10ns 内＞0.1J/cm²），需选择带逃逸端口（E）的型号。例如 I-1064-05HE 隔离器在 1064nm 10ns条件下，可承受 100W 功率，损伤阈值为 25kW/cm²、10J/cm²

l                      双级光隔离器可提供高达 60dB 的双倍隔离度

l                      提供390nm–1200nm紧凑型宽带隔离器，隔离光谱带宽比标准隔离器宽 5–10 倍

l                      紧凑型法拉第旋光器可实现客户所需的旋转角度，透过率达 98%–99.8%

v                      适用场景

l                      防止激光及腔体光学元件受到不必要的背向反射

l                      实现光的单向传输

l                      避免激光腔体光学元件被高功率激光背向反射损伤

l                      保护种子激光器

l                      减少背向反射干扰，稳定激光功率并降低幅度噪声

l                      稳定激光输出光谱，防止模式跳变或频率漂移

l                      双级隔离器可提供双倍隔离效果

为避免高功率激光造成损伤，建议选用带 -E 选项 的大孔径隔离器。若功率＞10W，请直接联系我们。

高斯光束隔离器孔径选择原则：孔径尺寸应比输入激光束尺寸（1/e² 处的高斯光束直径）大 2 倍，以避免孔径导致的传输损耗。如对于光束直径zui大为 2mm 的激光，4mm 孔径的光隔离器是理想选择。
