DT-130系列燕尾位移台

更新时间:2024-06-11

简要描述:

DT-130系列燕尾位移台
DT-130系列燕尾台在一个简单的装置中集成了一个粗调的快速位移台和一个精调位移台。

DT-130系列燕尾位移台

DT-130系列燕尾台在一个简单的装置中集成了一个粗调的快速位移台和一个精调位移台。粗调由一个直径为0.74inch的旋钮控制,该旋钮连接到一个多导程调节螺钉上,该螺钉仅需三圈即可驱动载物台移动42mm。精调由一个直径为1.5inch的大旋钮控制,该旋钮连接到一个100TPI调节螺钉上,该螺钉可使载物台移动3mm的行程。这个大旋钮提高了杠杆作用和对任何微调的控制,从而可以实现接近亚微米精度的运动。

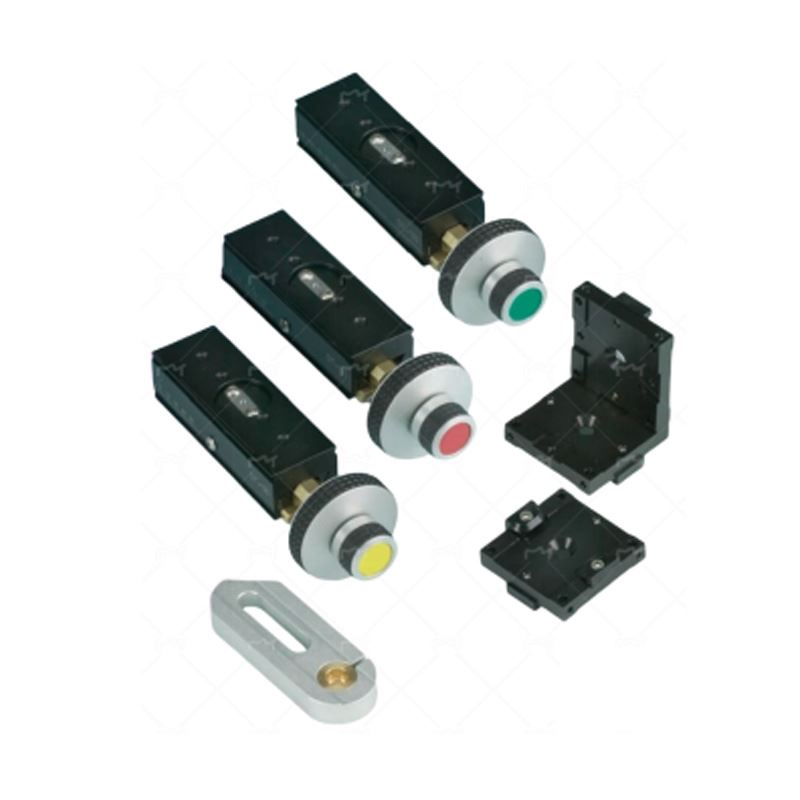

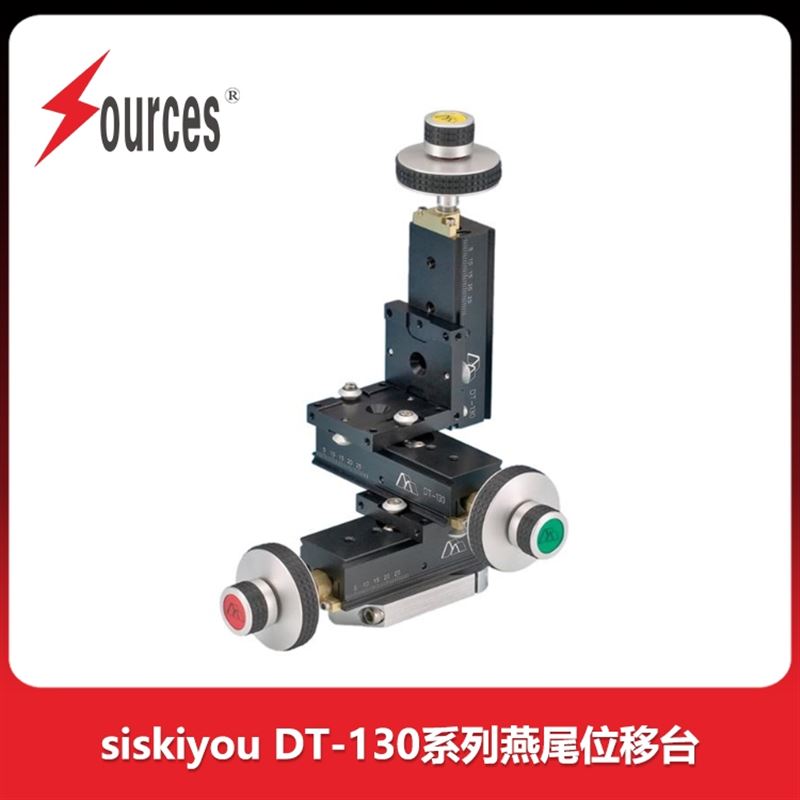

DT-130系列有三种型号:单轴DT-130-X、双轴DT-130-XY和三轴DT-130-XYZXYXYZ版本采用了一种独t的滑动夹具,该夹具连接到位移台顶部或底部的V形槽上。这种简单的夹具允许用户沿着3.0inch的载物台长度在任何地方选择正交载物台的位置。此夹具也可用作两件式角支架,用于创建自定义部件。

性能参数:

最大负载


1Ib

行程




精调

3mm


粗调/快速

42mm

最小可控运动




精调

5µm


粗调/快速

100µm









DT-130系列燕尾位移台

DT-130系列燕尾位移台DT-130系列燕尾位移台

DT-130系列燕尾位移台DT-130系列燕尾位移台

DT-130系列燕尾位移台DT-130系列燕尾位移台

DT-130系列燕尾位移台DT-130系列燕尾位移台
