光学斩波器,谐波、次谐波和分数谐波斩波

更新时间:2023-12-13

简要描述:

光学斩波器,谐波、次谐波和分数谐波斩波
晶体稳定的锁相反馈回路抑制低频漂移和相位抖动
谐波,次谐波和分数谐波的和频和差频输出
微处理器控制
提供单频和双频叶片
为泵浦探测和其它非线性实验提供谐频叶片
在非易失性RAM保存并重新调用用户设置
USB接口
包含控制软件包

光学斩波器,谐波、次谐波和分数谐波斩波

  • 晶体稳定的锁相反馈回路抑制低频漂移和相位抖动

  • 谐波,次谐波和分数谐波的和频和差频输出

  • 微处理器控制

  • 提供单频和双频叶片

  • 为泵浦探测和其它非线性实验提供谐频叶片

  • 在非易失性RAM保存并重新调用用户设置

  • USB接口

  • 包含控制软件包

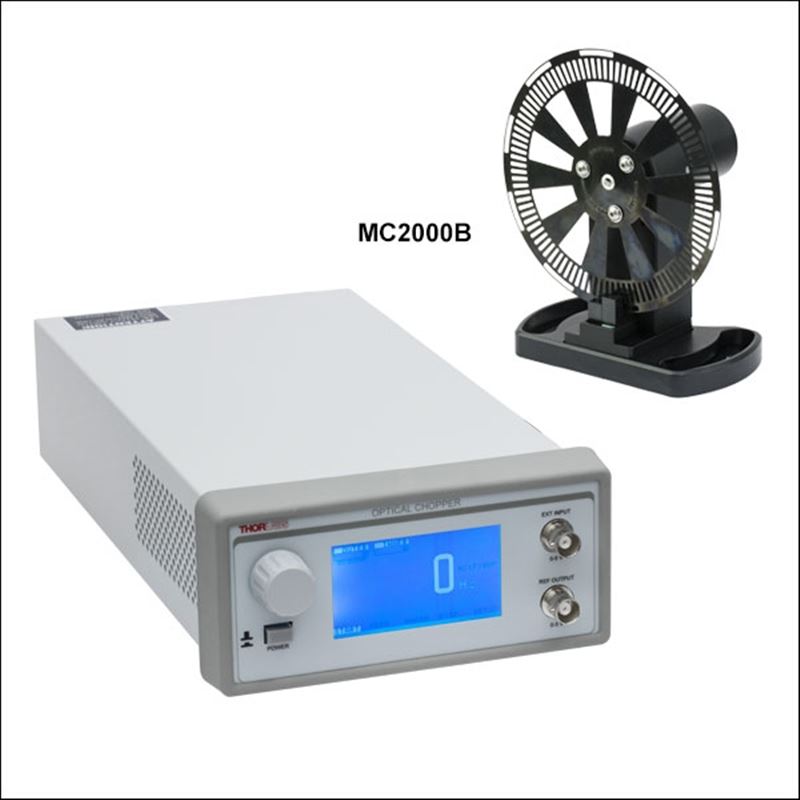

MC2000B光学斩波器是一种精密仪器,利用x进的功能调制连续光束。控制器使用锁相回路(PLL)马达速度控制设计,能够相对参考信号精确维持斩波速率和相位。内部晶体稳定的频率合成器提供准确且稳定的参考频率,提高长期稳定性能。MC2000B斩波器相比上一代MC2000提供更快的锁定时间、改进了接口、并且有更多的叶片选择。

斩波片通过并截断光路时,使用一个光学开关获取参考信号。该开关集成了一个波长范围从850 nm到940 nm的LED,工作阈值电流为15 mA,以便大程度地减少LED的光输出。

与传统的开环速度控制设计相比,PLL速度控制电路可以将MC2000B斩波器和外部参考信号同步,包括其它MC2000B斩波器和其它类似于DSP锁定放大器的参考信号的同步。

MC2000B斩波器设计特色是一个高质量、稀土磁体直流电机。光刻光学斩波轮的叶片由厚度为0.01英寸的蓝色时钟弹簧钢制造,具有高精度。斩波器结构紧凑,使用宽底座提高稳定性,底座中有两个凹槽,中心间距是3英寸(76.2 mm),可以使用两个1/4"-20(M6)螺丝安装。安装凹槽的半径为1.5英寸(38.1 mm)。为方便设置,接口电缆使用圆形卡入式Hirose接头。

MC2000B控制器上有一个240 x 128像素的图形显示器,可以设置和监测斩波器的功能。所有功能都能通过前面板上带有旋转和下压控制功能的控制旋钮来实现。可以在非易失性存储器中存储和重新调用多个用户设置。包含一个USB接口用于连接电脑进行远程控制。每个控制器包含带GUI的软件包,能控制MC2000B,可以从软件标签里下载。软件包也支持用C++或LabVIEW编程来控制MC2000B。

请注意:应该避免斩波器接触杂散光源,因为光学传感器受到光污染会产生抖动。


光学斩波器,谐波、次谐波和分数谐波斩波


  • 谐波、次谐波和分数谐波斩波

  • 和差参考输出

  • 具有高精度的10槽叶片(请看下方的MC1F10HP)

其他供应商兼容性
MC2000B斩波器兼容其他厂商的叶片。Scitec Instrument公司的叶片,包括300D3/30、300D8/60、300D4/7和300D53/60均可与该斩波器一起使用,但是由于在设计上的细微差异,不能实现所有的功能。请注意,我们无法保证其他厂商的叶片能与我们的斩波器头一起工作,可能会产生损坏。

MC2000B发货时带有120VAC美国式电源线,而MC2000B-EC发货时带有230 VAC欧式电源线。如需其他类型的电源线,请在订购前联系我们。
