光学精密隔振平台

更新时间:2019-11-19

简要描述:

光学隔振平台的侧板不仅仅是盖子,它们可以增强平台的总体阻尼性能。我们的光学平台使用高阻尼复合木材作为侧板,以帮助消除侧面的振动。

  SmartTable 的核心是一款名为智能阻尼 (IQ) 的先进阻尼技术。该技术通过在光学平台设计中使用两对传感器和促动器,同时,通过外部控制器整合信号处理,从而有效解决了光学平台中的中频谐振问题,实现了光学平台的快速和较精确阻尼响应。每个传感器 - 促动器对由单独的控制通道进行控制。传感器感测振动,促动器输出信号以补偿振动。前置放大器和带通滤波器在将传感器输出信号馈送到数字控制器之前会对其进行调节。数字控制器控制递归滤波器,其补偿振动器的动态响应并对相位进行校正,从而使位移和力之间的相位差在期望的频率范围内接近。

  1、通过一键自动调谐轻松进行被动阻尼设置

  SmartTable 主动阻尼产品设置方便、易于操作。只需将 IQ 阻尼器与控制器连接,按下控制器上的“自动调谐”按钮,系统将自动查找平台的谐振并设置增益参数。一旦调谐完成,阻尼器将开始发挥作用以抑制桌面上的实时振动。此功能还能帮助用户提高不同有效负载或有效载荷分布下的平台性能 - 当设置发生重大变化时,按下“自动调谐”可实现zui优阻尼特性。

  2、24/7 振动监测功能

  ST-300 配有功能强大且直观的软件,允许用户生成 FFT 图、时间响应图,并保存图像或导出数据进行进一步分析。ST-300 软件还提供时间连续的振动数据监测功能,可用作系统故障排除工具进行长时间实验。

  3、垂直粘结的三芯接口

  所有 Newport 平台均沿蜂窝芯的高度方向垂直粘结。大多数其他制造商都放弃了这个额外的步骤,因为将粘合剂涂到每个单独的芯构件需要额外的费用和时间。垂直粘结向芯中增加了约束层阻尼效应,同时使平台的刚性重量比达到zui大。桁架式芯板设计在每个蜂窝单元使用三重芯板接触面。鉴于开放芯板设计在每个接口处仅有两个结构构件,Newport 平台将其增加至三个,提高了 50% 的局部刚度。这三个板完全粘结在整个平台高度方向,产生更大的刚度。

  4、安装孔单独密封

  Newport 的所有光学面包板和平台都有单独密封的安装孔。这些安装孔的螺纹深度为 19 mm。市场上一些其他产品的安装通道常常是一排孔或者仅仅是聚合物膜,相比之下,Newport 这种单独密封的安装孔要更为可靠且更加便于清洁。这是因为我们相信产品的完整性 - 尤其是核心。当有灰尘和液体进入光学面包板和光学平台时,可能会长期对产品的阻尼性能造成影响,而且产品的性能也会日渐衰退。而一个优质面包板和平台的性能往往要更为持久 - 几十年以上。因此,选购带有密封安装孔的产品是一项明智的投资。



  5、螺纹、沉头和去毛刺安装孔的精密栅格

  1/4-20 或 M6 螺纹安装孔是沉头孔且已去毛刺。这确保了螺纹可轻松接合,同时消除污染问题。安装孔位于带有标准栅格标记的 1 英寸或 25 mm 栅格上,能够轻松、重复地安装组件。



  6、高阻尼侧板

  光学平台的侧板不仅仅是盖子。它们可以增强平台的总体阻尼性能。我们的光学平台使用高阻尼复合木材作为侧板,以帮助消除侧面的振动。复合木材具有比钢更好的阻尼性能,因为钢具有高弹性,容易出现振动或振荡。木材等低弹性材料可以抑制振动和振荡。例如,家用立体声扬声器通常由复合木材封闭以抑制声振动。



  7、独特的压力粘结工艺确保了卓越的平整度

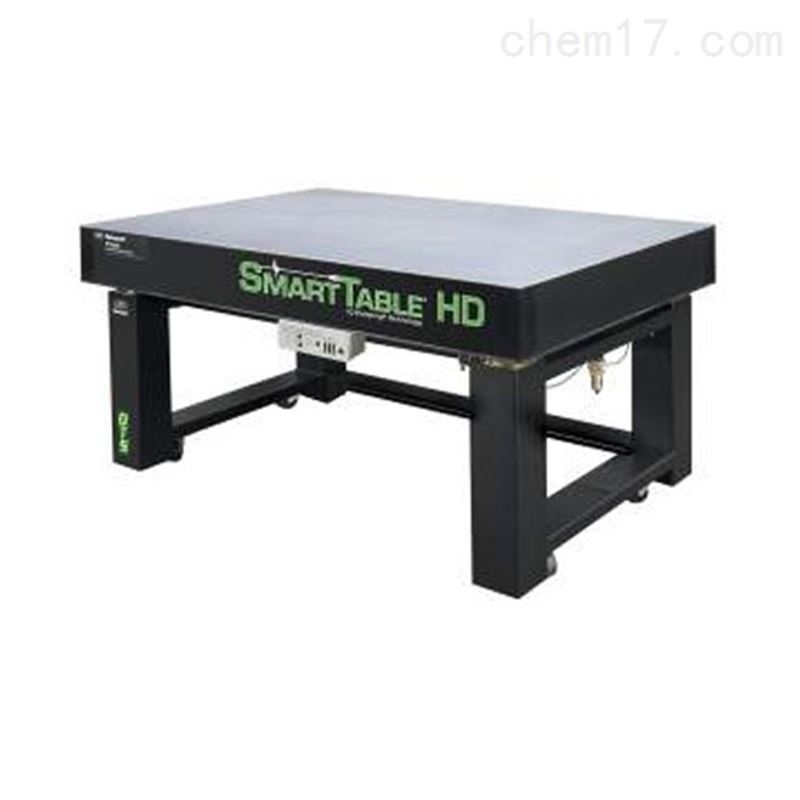

  使用计量品质钢组件压板,确保光学平台平整度优异。在组装和粘结过程中,压板支撑平台的顶部表面,使顶部表面具有相同的平整度特性。我们的压板是行业中zui大和zui平整的。在粘结过程中,我们使用重力压力粘结,在光学平台上施加恒定压力,确保顶部表面符合压板平整度。M-ST-410-12 SmartTable 光学平台。
