Thorlabs步进电机旋转安装座

更新时间:2023-12-29

简要描述:

Thorlabs步进电机旋转安装座
? 在30 mm笼式系统中旋转光学元件和SM1透镜套管

? 全360°双向旋转

? 游标刻度盘的分度为12弧分

Thorlabs步进电机旋转安装座K10CR1

  • 360°双向旋转

  • SM1 (1.035"-40)螺纹用于安装?1英寸透镜套管

  • 四个4-40螺纹孔用于30 mm笼式系统,两侧都有

  • 紧凑的尺寸:4.21英寸x2.60英寸0.84英寸(107.0 mm x 66.0 mm x 21.5 mm)

  • 包含两个SM1RR卡环

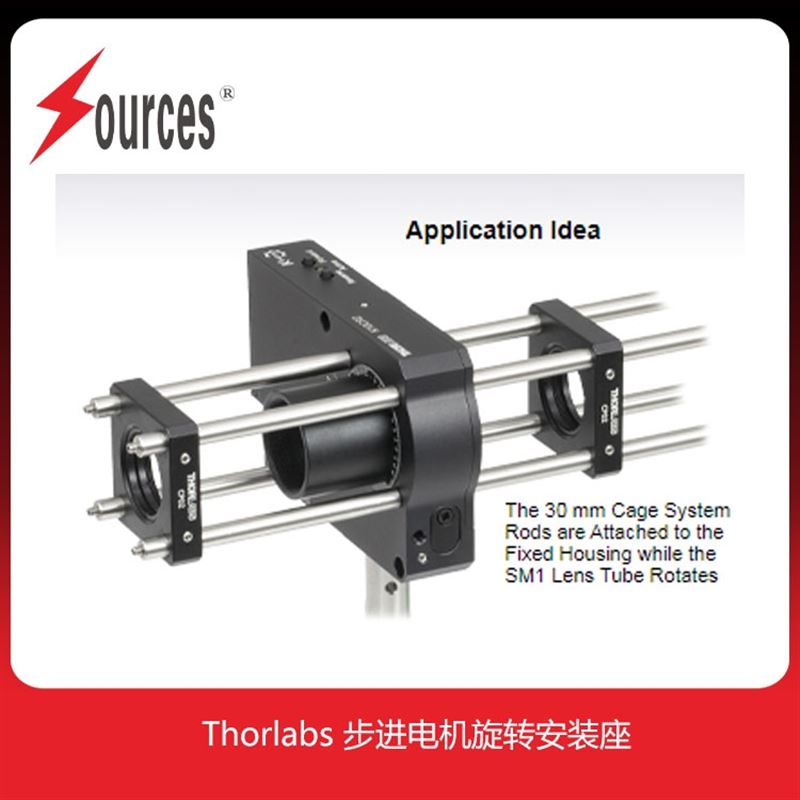

Thorlabs步进电机旋转安装座K10CR1是尺寸紧凑[107 mm x 66 mm x 21.5 mm ]的平台,设计目的是在固定的30 mm笼式系统内旋转?1英寸光学元件或SM1透镜套筒。有一些旋转安装座可以将笼杆通过螺纹安装到旋转拨盘,K10CR1(/M)与这些旋转安装座不同,它的固定外壳的每一侧都具有四个4-40螺孔,用于安装笼杆。这使得光学元件在旋转时,笼式系统内的其它光学元件可以保持固定。可旋转的SM1孔贯穿安装座;可用两个附带的SM1RR卡环将厚度z大17.0 mm)的光学元件固定在孔内。




此旋转安装座通过具有高速率涡轮(120:1)的步进电机驱动旋转,提供±60μrad的单向重复性和10°/s的z大速度。集成的控制器兼容USB 2.0和3.0接口,可以以兼容大多数计算机。此安装座通过USB线缆由主机PC供电,使操作所需的线缆数降到z少。此外,安装座的设定可用软件调节,从而在没有PC的情况下也能使用此安装座;这种情况下,由USB集线器或充电器供电。有一个插头用于TTL输入/输出信号,可自定义定时控制,并且简化了与其它组件的同步。


此安装座可使用用户友好型APT?或Kinesis软件操作,方便用户快速搭建复杂的运动序列。利用丰富的ActiveX?编程环境,以实现高ji自定义运动控制应用和序列。除了软件控制之外,也可以按钮操作,如下图所示。按钮的功能可以用软件选择,并且可设定成使平台移动一段固定距离或将平台移动到一个固定位置。同时按下两个按钮保持两秒可使平台归位,这是通过精密归位限位开关实现的。


外壳侧面的手拧螺丝可用于手动旋转调节。游标刻度主表盘的分度是2°,游标尺的刻度是12弧分,它们同样可帮助手动对准。虽然这种手动调节可用于已安装组件的视觉对准,但是注意,如要使用软件控制,定位数据将会丢失而且安装座需要归位。


K10CR1可通过两个垂直边缘上的M4螺孔直接安装到?1/2in接杆或?1in接杆。如下图所示,两个?6 mm杆可用于在接杆安装应用中沿相同轴对准多个旋转安装座。



特点:

? 在30 mm笼式系统中旋转光学元件和SM1透镜套管

? 全360°双向旋转

? 游标刻度盘的分度为12弧分

? 单向重复性为±60μrad

? 内置控制器,通过USB 2.0或USB 3.0接口供电

? 输入/输出端口,通过TTL信号进行控制

? 不需要外部控制器

? 多种转接件可选
