一文读懂振动：精密设备的“隐形杀手”

一文读懂振动：精密设备的“隐形杀手"

在精密制造与前沿科研领域，振动作为一种 “不可见的物理干扰"，其危害常被低估却影响深远。从半导体晶圆光刻的纳米级精度控制，到原子力显微镜的分子级观测，甚至量子比特的相干性维持，微小振动都可能导致实验数据失真、生产良率骤降，乃至核心设备不可逆损坏。

对抗振动，始于精准的认知，我们需要从振源、传递路径到接收端，建立系统性理解。今天就从振动的基本知识切入，深度解析其物理本质、分类方式、测量逻辑与评价体系，为后续隔振方案选择打下基础。

 一、振动的物理本质与核心量化参数

振动的本质是物体在平衡位置附近的周期性往复运动，其核心是能量的传递与转化。对精密设备的影响需通过位移（x）、速度（v）、加速度（a） 三大核心参数精准量化，它们分别描述了振动的不同维度，并通过微积分关系紧密关联，在频域中呈现出截然不同的特征。这些参数也是振动评估与隔振方案设计的底层依据。

l                      位移：描述物体偏离平衡位置的距离，单位为 μm（微米）或 nm（纳米），是振动最直观的表现。位移在低频振动中占主导地位，因为它直接关系到光学平台的相对位置偏差和精度。对于需要超高定位稳定的应用，位移量是关键指标。

l                      速度：描述物体振动的快慢，是位移对时间一次导数（v = dx/dt），常用单位为mm/s。速度是评估振动对一般精密设备影响的“核心指标"—— 许多设备的振动敏感性与速度成正比。国际通用的VC振动标准曲线即基于振动速度值制定。

l                      加速度：描述振动速度的变化率，是速度对时间一次导数（a=dv/dt），单位为重力加速度g或m/s²（1g≈9.8m/s²）。加速度在高频振动分析中尤为重要，因为它直接反映振动产生的惯性力大小，这些力会导致结构应力、疲劳损伤和精密部件的位置偏差。

从传播特性来看，振动通过固体传导与空气传导作用于设备，其中固体传导（如地面、机架）是主要途径，能量衰减慢、传播距离远。尤为关键的是，当振动频率与设备的固有频率重合时，会引发 “共振效应"，导致位移、速度、加速度均急剧放大（共振峰值可达原振动的 5-10 倍），这是精密设备振动危害的核心来源。

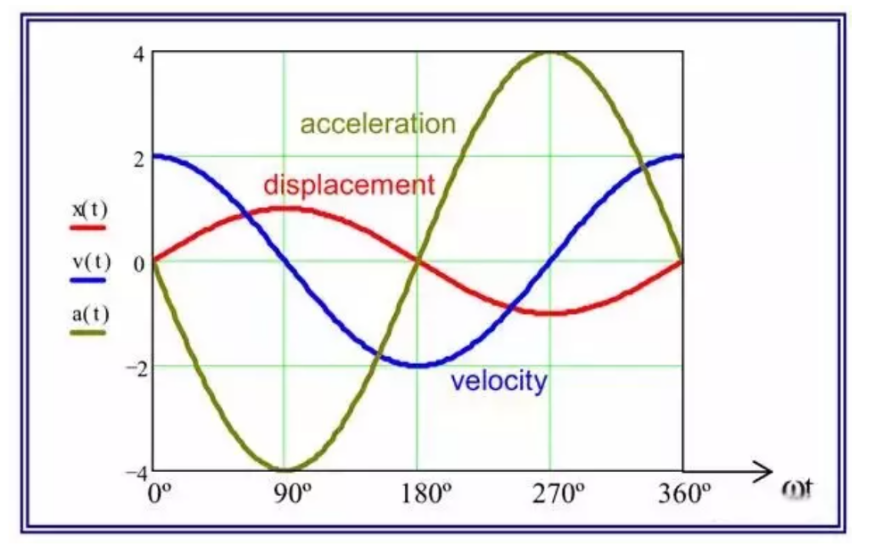

                               位移、速度、加速度的关系

二、       振动的分类：从源头到特征的全面拆解

1、       按振源分类：找到干扰的“起点"

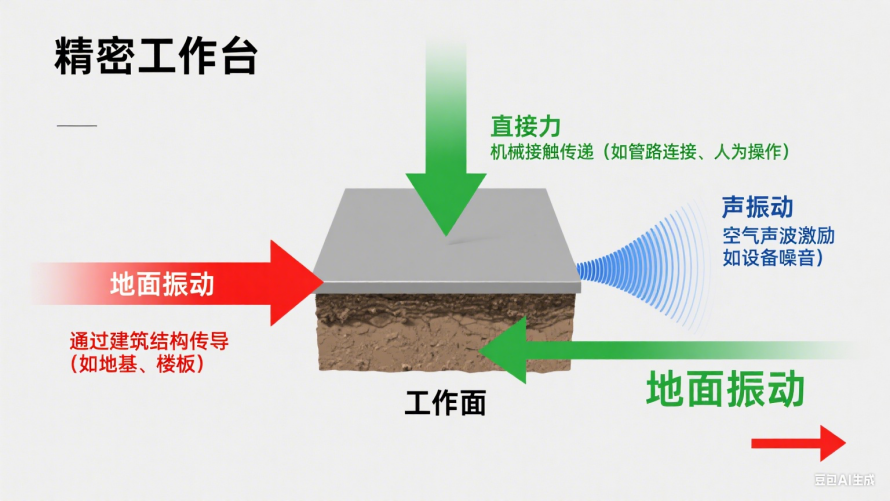

振动可以分为三大类：地面振动、声振动和直接对工作面上的物体施加的力。

地面振动：使装置下的地面振动的所有振源，是几乎所有环境中都存在的基础性振源。常见的地面振源包括自然源（如地质活动、吹向建筑的风等）和人为源（如来往行人、车辆、建筑的通风设备、设备运行等）。这是zui普遍且能量集中于低频的振动类型。TMC的隔振系统旨在zuida程度的减少这些振源的影响。

声振动：通过空气介质传递的压力波，比如设备周围的对话声、扬声器、通风口的气流噪声、实验室或车间内其他设备的运行噪声等。在50 Hz以上常成为主要振源。

直接力干扰：通过机械连接（如线缆、管路）传递，或由设备自身内部运动部件（如晶圆运动平台）产生的反作用力。此类振动特性已知，可通过设计进行针对性抑制。

需注意的是，许多振源会同时产生多种振动：例如实验台旁的真空泵，既会通过地面传递振动，也会产生声振动。但由于机械振动的耦合效率远高于声振动，地面振动与直接力干扰通常是影响最大的两类振源 —— 因此将真空泵放在防震垫上，可大幅减少其振动影响，使其与其他干扰源相比可忽略不计。

2、       按信号特征分类：识别振动的 “规律"

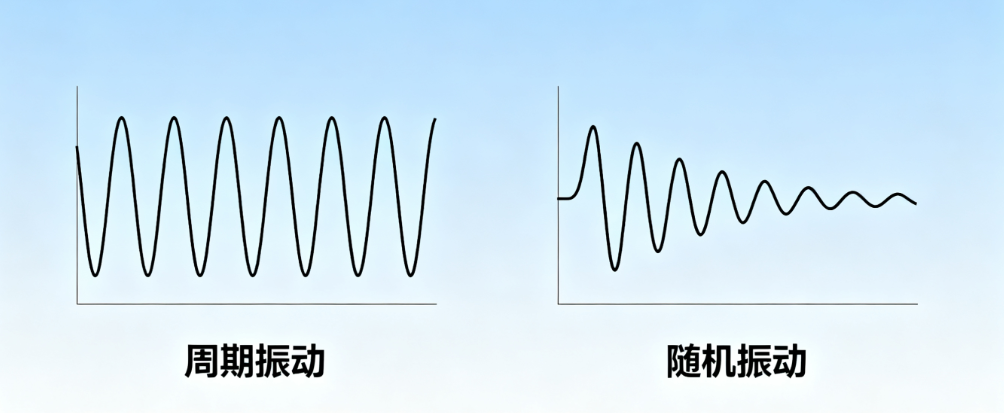

    周期性振动：通常源自旋转机械。信号具有恒定频率，频谱上表现为离散尖峰（可能伴有谐波）。例如风扇匀速旋转时，会产生单一频率的持续振动，可通过振幅谱进行分析。。

随机振动：由不可预测的振源（如车辆通行、人员走动）产生，信号无固定规律，频谱上表现为连续宽带噪声。这类振动需用 “振幅谱密度" 量化分析，确保结果与测量带宽无关，避免数据偏差。

3、按频率范围分类：匹配设备的 “敏感区"

不同频率的振动在位移、速度、加速度上的组合特性不同，对设备的影响机制也存在显著差异：

低频振动（通常指＜10Hz频率范围）：波长长、能量大，多来自建筑结构与远场交通，通过地基、楼板传递，衰减慢、传播远。这类振动会导致设备整体缓慢平移或倾斜，对干涉仪、光刻机等设备而言，相当于基准面漂移，直接破坏叠加精度与对准精度。被动隔振系统（如气浮平台）的固有频率多在 1-3Hz，在此频段可能放大振动，因此主动隔振是低频振动控制的shou选方案。。

中频振动（通常指 10Hz-100Hz范围）：多来自中小型机械（如 HVAC 风机、水泵、压缩机、电梯、人员走动），既通过结构传递，也通过空气声耦合影响设备。振动标准 VC 曲线的主要斜率变化与等级区分集中在中频段 —— 这是大多数精密设备最敏感的频带，也是被动隔振技术效果zuixian著的频段，隔振效率可达 99%。。

高频振动（通常指100Hz以上）：波长短、能量小、衰减快，多来自设备内部电机（如高速旋转的马达、涡轮分子泵、机械泵）。这类振动不会引发设备整体运动，却会导致结构表面局部 “抖动"，直接影响扫描探针显微镜的针尖、光学镜头的相对位置。此时系统的抗振能力不再依赖隔振，而是取决于内在阻尼 —— 高阻尼能快速吸收高频能量，避免持续振荡。

三 振动对精密设备的耦合机制与影响

振动并非直接 “破坏" 设备，而是通过多种物理路径与设备耦合，最终引发功能异常：

1.                      直接结构传递：振动通过地基、支架传递至设备本体，导致整体运动，破坏测量或加工基准。

2.                      声-固耦合：声压波作用于设备外壳或隔振器膜片，激发表面振动，进而影响内部敏感元件。

3.  反作用力激励：设备内部运动平台（如半导体设备中的晶圆台）在加速/减速时，其反作用力会直接作用于设备底座，引发振动。

这些耦合机制的最终危害，表现为：光学成像模糊、定位精度丧失、测量信号信噪比下降、设备长期稳定性恶化。在半导体制造等工业化场景中，振动参数超限会直接导致生产良率骤降 —— 例如 12 英寸晶圆光刻时，20Hz、1μm 的振动会使线宽误差从 ±2nm 扩大至 ±10nm，良率从 90% 降至 70%，每年造成数亿元经济损失。

四、振动评估标准：振动准则（VC）曲线

如何判断振动水平是否达标？业界广泛采用VC振动准则曲线。VC曲线是在20世纪80年代早期由EricUngar和ColinGordon提出的，旨在为半导体、医疗和生物制药等行业的振动敏感设备提供通用的振动标准。

该标准采用一组1/3倍频带速度谱（one-third octave band velocity spectra），以及国际标准组织（ISO）关于振动对建筑物中人的影响判断准则，适用于在垂直和两个水平方向上测量的振动。

其中，NIST-A标准是为计量学而开发的，近年来在纳米技术界也广受欢迎。但是，NIST-A准则在某些低频振动较大的地点很难得到满足。

目前一般认为：VC-M是可测得的zui低值，现今还无法在此标准以下进行准确的振动测量，因为现今最敏感的传感器也因为传感器的内部噪声而降低了灵敏度，无法达到VC-M的测量基准。

森泉提醒：测量结果需与VC曲线在1/3倍频程中心频率（1-80Hz）上进行比对，这才是符合工程实践的标准方法。

五、常见振源的频率特征与专业识别

准确识别振源是解决振动问题的前提，盲目隔振不仅无法达到效果，还会造成成本浪费。

常见振源的频率和振幅:

森泉光电基于几十年的现场经验，建立了 “数据采集-频谱分析- 振源溯源 " 的专业振动检测服务，使用专业进口检测设备实现精准振源定位，从而提供高性能的隔振方案。

振动测量:使用经校准的加速度计进行数据采集。

频谱分析：通过专业信号分析软件对采集到的振动数据进行频谱分析，定位振源

振源溯源：通过 “关停测试" 验证振源，例如关闭空调后，若 5-30Hz 频段的位移从 8μm 降至 2μm、速度从 0.25μm/s 降至 0.06μm/s，即可确认空调为该频段振源。

获取振动数据后，森泉光电工程师会结合地面振动谱与隔振系统的隔振效率，理论预测传递到精密设备的振动水平，为隔振系统选型设计提供科学依据。

振动控制是一项贯穿设备全生命周期的系统工程。精准的识别与量化是成功的起点。森泉光电提供的不仅是产品，更是基于对振动理论的深刻理解 “测量 - 分析 - 控制" 完整解决方案。愿以深厚的技术积累与全面的产品线，成为您追求ji致精度路上的战略合作伙伴。

下一篇预告：您是否好奇VC振曲线具体如何使用？为什么使用速度值作为评判标准？为什么使用三分之一倍频程？下一篇我们将为您带来《VC曲线深度解读》。
